聯測LUGBC-SIN插入式渦街流量計

LUGBC-SIN插入式渦街流量計是一種應用卡門渦街原理的流量計，用于測量液體、氣體和蒸汽的流量，也可測量含有微小顆粒、雜質的渾濁液體。

產品特點：

產品型號：LUGBC-SIN

測量精度：±1%R

應用行業：LUGBC-SIN插入式渦街流量計廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。

產品獲取報價

18767163200

撥打24小時服務熱線了解更多

說明書下載

產品介紹

插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
渦街流量儀表是流量測量和自動控制的重要儀表，可適用于氣體、液體、蒸汽的流量測量，廣泛用于石油、化工、冶金、熱力、紡織、造紙、電力、環保及市政建設等行業。
1.可實現不斷流拆裝傳感器。
2.具有較寬的測量量程范圍、精度高、壓損小，具有高可靠性和長期穩定性。
3.結構簡單，安裝維護方便，無可動部件、無機械磨損。
4.全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕性強。
5.常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。
6.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。

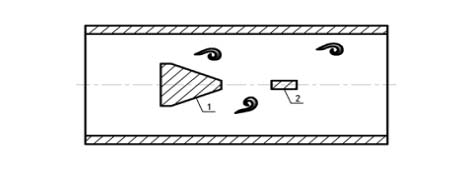

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如下圖所示。

1-旋渦發生體 2-壓電傳感器
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，
旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。
測量介質：液體、一般氣體、蒸汽
公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以上口徑協議供貨
介質溫度：-40～100℃（常溫）、100～250℃（中溫）、100～320℃（高溫）
公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
精度：±1%R，±1.5%R（滿管式）
±1.5%R，±2.5%R（插入式）
供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二線制電流輸出型） 3.6V鋰電池、雙供電
本體材質：304(其它材料協議供貨)
防護等級：IP65(其它防護等級協議供貨)
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

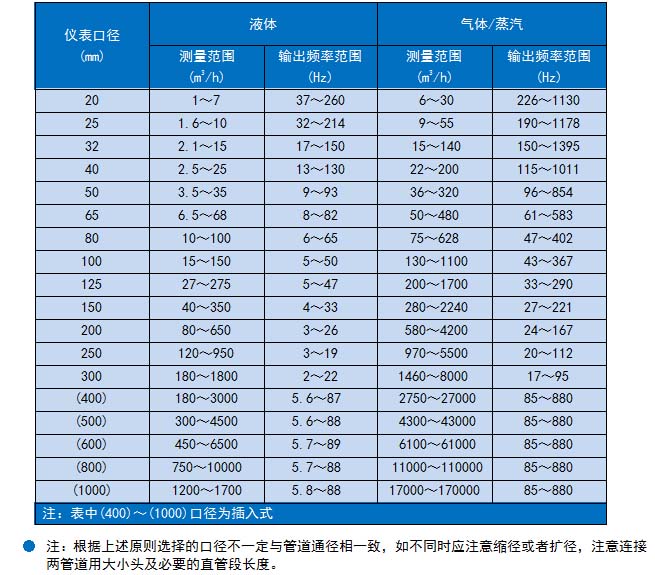

工況體積測量范圍表
